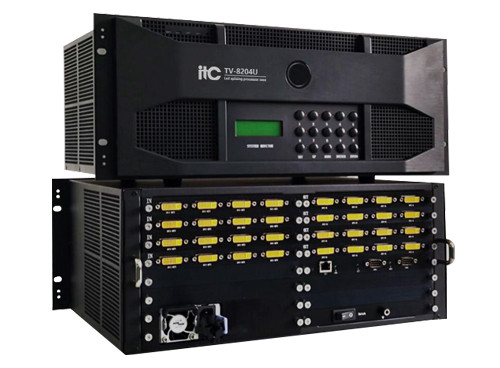

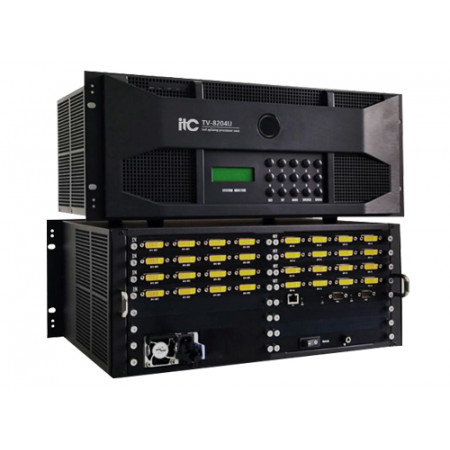

TV-8204U Шкаф процессора сращивания

Описание:

Процессор для сращивания светодиодов поддерживает унифицированный доступ и управление многими типами сигналов. Интегрируя передовые технологии обработки изображений, контроля и управления, он предназначен для систем светодиодных экранов, позволяющих решать проблемы неравномерного разрешения светодиодных модулей, различных параметров светодиодных модулей разных производителей, высоких требований к обработке изображений и т.д. Он поддерживает различные технологии управления изображением, такие как получение сигнала со сверхвысоким разрешением, многоэкранное отображение, синхронная обработка в реальном времени, настройка выходного разрешения и т.д. Он обладает мощными функциями для удовлетворения различных требований к дисплеям, включая мелкий шаг, сверхвысокое разрешение, синхронное управление в реальном времени и др.

Характеристики:

* Процессорный шкаф для светодиодного сращивания имеет конструкцию 4U mainframe cabinet + горизонтальный слот для карт и поддерживает режим резервного расширения для безопасного расширения и модернизации системы. Он оснащен вентиляторами с обеих сторон, а все модули ввода, вывода, коммутации, управления, питания и вентиляторов поддерживают "горячую" замену.

* В системе используется чистый аппаратный массив FPGA и технология обмена вычислениями на задней панели. Время запуска < 5 с, что позволяет начать работу сразу после включения питания. Система не подвержена риску заражения вирусами, отличается стабильностью и надежностью. Она поддерживает 365 дней и 7*24 часа непрерывной работы в течение всего года.

* На передней панели расположен дисплей с кнопочной панелью, которая поддерживает переключение сигналов входных и выходных каналов. Поддерживаются различные способы управления, включая инфракрасный пульт дистанционного управления, центральное управление (RS-232), клавиатуру, кнопки на панели и т.д.

* Поддержка настройки выходного разрешения, что позволяет добиться идеального соответствия нестандартного разрешения светодиодного модуля разрешению светодиодного экрана; в качестве опции можно выбрать разрешение 1920*1200, 1920*1080, 1600*900, 1400*1050, 1366*768, 1024*768.

* Поддержка частоты кадров изображения 60 кадров/с.

* При подключении интерфейса DVI к внешним устройствам отображения обеспечивается поддержка экранов "точка-точка" с ультравысоким разрешением, включая 19200×3240, 15360×3240, 10928×3072, 10928×2304.

* Применяется функция синхронной обработки выходного кадра и внутренний унифицированный тактовый генератор для обеспечения синхронного вывода сигнала по каждому выходному каналу.

* Поддержка функции тонирования выходного интерфейса, профессиональная технология оптимизации и обработки цвета WLEDCOLOR, благодаря чему светодиодный экран эффективно балансируется при воспроизведении сцен с белым кадром и ослепительным окружением, обеспечивая более мягкий и естественный цвет изображения.

* Поддержка свободного оконного режима; любой выходной интерфейс поддерживает 4 канала оконных экранов; одноплатная плата поддерживает 16 окон сигналов; подходит для различных сред отображения данных.

* Поддержка таких функций, как перемещение, масштабирование вверх/вниз, многоэкранность, переключение, наложение и "картинка в картинке" всех окон дисплея.

* Поддержка функции наложения символов; поддержка маркировки субтитров входных интерфейсных сигналов; возможность настройки шрифта, размера шрифта, цвета, положения и других параметров накладываемых символов.

* Поддержка функций черной границы, обрезки экрана и копирования окна.

* Поддержка функции аппаратного эхо, которая позволяет визуально распознавать входные сигналы; поддержка просмотра текущего состояния дисплея системы через дисплей.

* Поддержка функции программного эхо, позволяющей просматривать текущий экран дисплея в программном интерфейсе, а также поддерживать предварительный просмотр и полноэкранное эхо любого подключенного сигнала; частота обновления эхо составляет 30 Гц, а эхо-изображение - четкое и плавное.

* Поддержка функции многопользовательского контроля и управления. Разрешения на эксплуатацию могут быть установлены с помощью программного обеспечения, и в зависимости от уровня разрешений могут быть сформулированы различные операционные функции. Разные уровни имеют разные операционные разрешения.

* Поддержка многоуровневого управления правами пользователей; режимы прав включают администраторов, операторов и пользователей; поддержка управления различными зонами, уровнями и правами.

* Поддержка настройки рабочих зон каждого оператора в соответствии с различными зонами видеостены; они имеют общие права доступа и могут одновременно иметь доступ к одной зоне.

* Поддержка визуального управления мобильными терминалами, поддержка визуального сенсорного управления, переключение сигналов, наложение изображений, картинка в картинке, склейка изображений, роуминг экрана, увеличение/уменьшение масштаба экрана, перемещение/выключение экрана и другие операции системы через мобильные терминалы, включая Windows/Android/IOS; поддержка мониторинга области управления дисплеем в реальном времени; поддержка многопользовательской и многоплатформенной синхронной работы; поддержка синхронизации в реальном времени интерфейсов работы различных платформ.

* Принята структура управления и контроля C/S; многопользовательская работа в реальном времени на основе сети TCP/IP и последовательного порта может реализовать определение, планирование и управление несколькими источниками сигнала.

* Поддержка настройки и предварительного сохранения различных сцен; поддержка до 128 режимов сцен и вызов сцен одной клавишей; возможность задания различных эффектов переключения сцен и их названий; поддержка настройки режимов конференции и вызов предварительно сохраненных режимов конференции; поддержка патрулирования сцен, причем время патрулирования можно регулировать.

* Поддержка зеркального отображения экрана при работе с TV-811F.
